一、產品準備

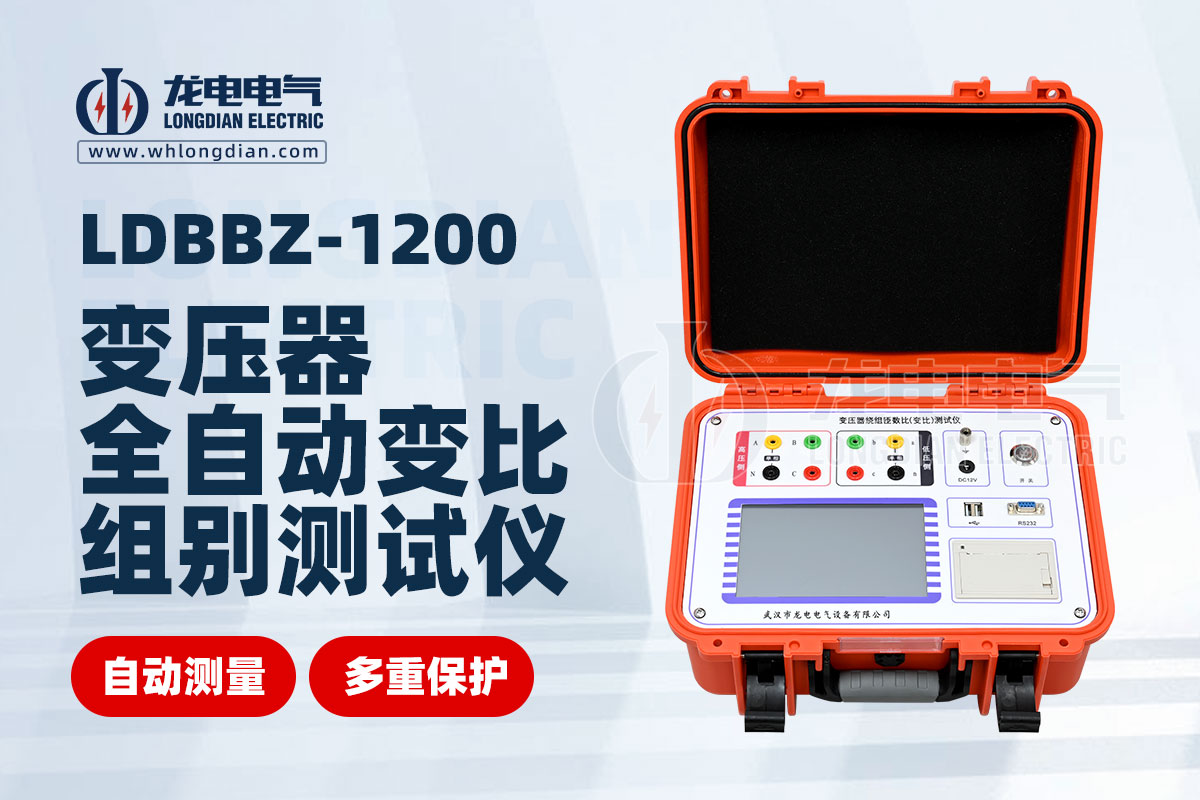

首先，確保您已經收到并檢查了所有隨變壓器繞組匝數比測試儀附帶的配件，包括變比測試儀主機、紅黑兩根測試線、充電適配器、U盤、鼠標、鼠標墊、打印紙、合格證及說明書。確認所有部件完好無損后，將測試儀主機放置在穩定的工作臺上，并連接好充電適配器進行充電，確保設備電量充足。

二、安全注意事項

• 在進行任何操作前，請確保變壓器繞組匝數比測試儀及變壓器外殼已良好接地，但三相變壓器的中性點和單相試驗變壓器的高壓尾不要接地。

• 測試過程中，請避免高、低壓電纜接反，確保測試線夾的黃、綠、紅分別對應變壓器的A、B、C相，不要接錯。

• 使用紅色護套線作為高壓線，黑色護套線作為低壓線，并確保測試夾懸空未用時不會誤觸其他導電部分。

三、操作流程

1. 開機與連接

• 關閉變壓器繞組匝數比測試儀的電源開關，按照說明書中的接線圖正確連接測試儀與變壓器。

• 接通變壓器繞組匝數比測試儀的電源開關，稍等片刻，液晶屏上將顯示主菜單。

2. 參數設定

• 在主菜單中，點擊“參數設定”進入參數設置界面。

• 使用屏幕鍵盤輸入設備名稱、設備類型（單相或三相變壓器）、高壓額定電壓、低壓額定電壓等參數。

• 根據實際情況輸入變比、檔位電壓差、調壓比、開關分接范圍及額定檔位等參數。

• 確認無誤后，點擊“保存”或“確認”按鈕。

3. 開始測試

• 返回主菜單，點擊“開始測試”。

• 系統將自動進行自檢，并提示檢查高壓和低壓接線是否正確。

• 確認接線無誤后，點擊“繼續測試”，測試儀將開始測量并顯示測試結果。

4. 查看與保存結果

• 測試完成后，測試儀將顯示三相或單相測試結果，包括檔位、高壓電壓、低壓電壓、計算變比、變比誤差及相位差等信息。

• 如需保存測試結果，可點擊“文件管理”進入數據管理界面，選擇“數據導出”將測試結果保存到U盤中。

• 變壓器繞組匝數比測試儀內部可自動保存1000組數據，方便后續查詢和打印。

5. 打印報告

• 如需打印測試報告，可連接打印機，并在主菜單中選擇“打印”功能。

• 按照屏幕提示操作，選擇需要打印的數據和報告模板，完成打印。

6. 關機與整理

• 測試完成后，關閉測試儀的電源開關，并拔掉測試線和電源線。

• 將變壓器繞組匝數比測試儀及所有配件整理好，放回原包裝或指定位置。

四、注意事項

• 在測試過程中，如遇到任何異常情況或錯誤提示，請立即停止測試并檢查接線和設備狀態。

• 請勿在潮濕、高溫或強磁場環境下使用測試儀，以免影響測試結果和設備壽命。

• 定期對測試儀進行維護和校準，確保其測量精度和性能穩定。

通過以上操作流程，您可以輕松地使用變壓器繞組匝數比測試儀完成變壓器變比及組別的測試工作。
