在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。

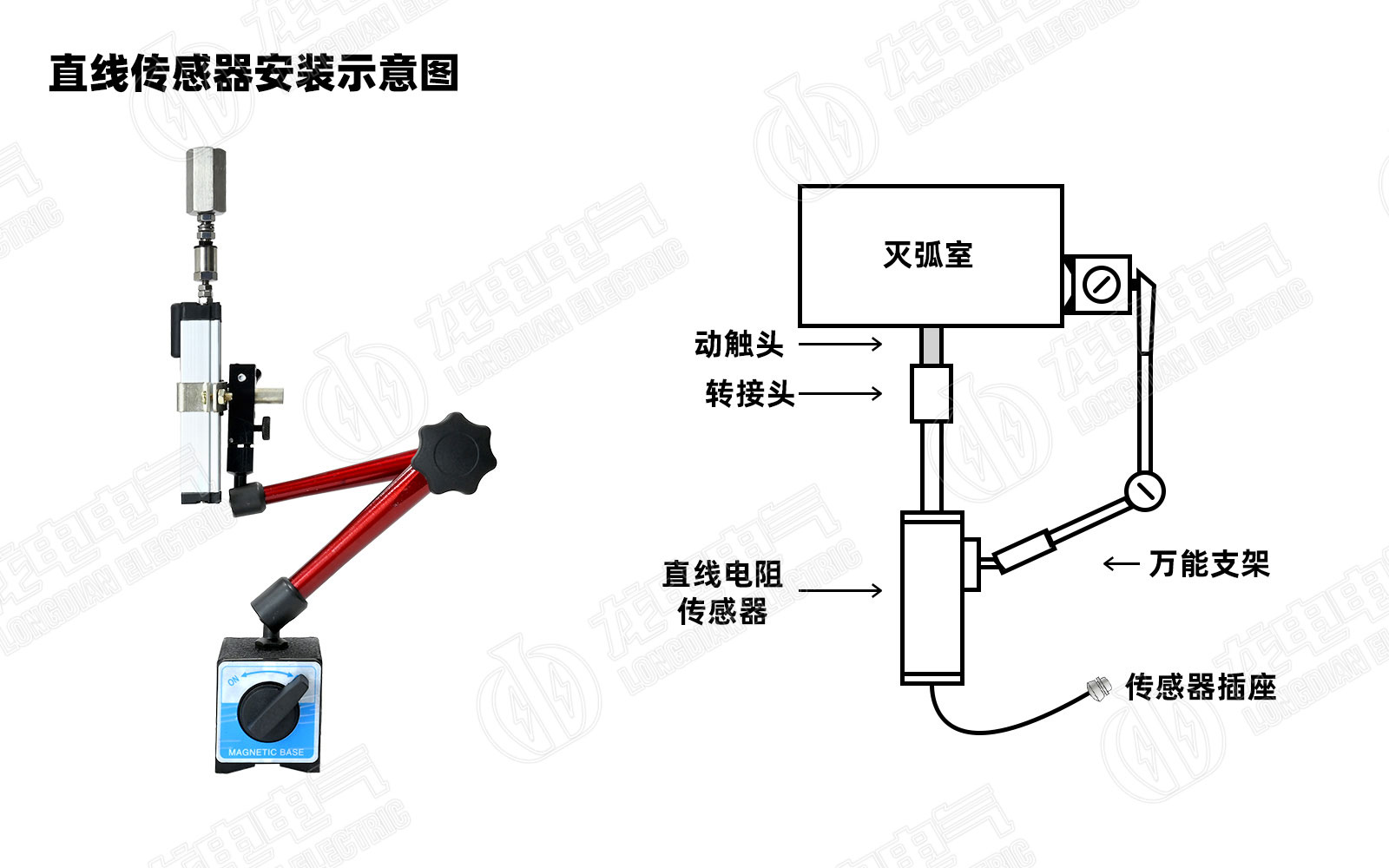

0.1mm直線傳感器（真空開關類）

傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直，先拉出15mm左右的長度,確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63（VSI）等動觸頭裸露出來的真空開關。

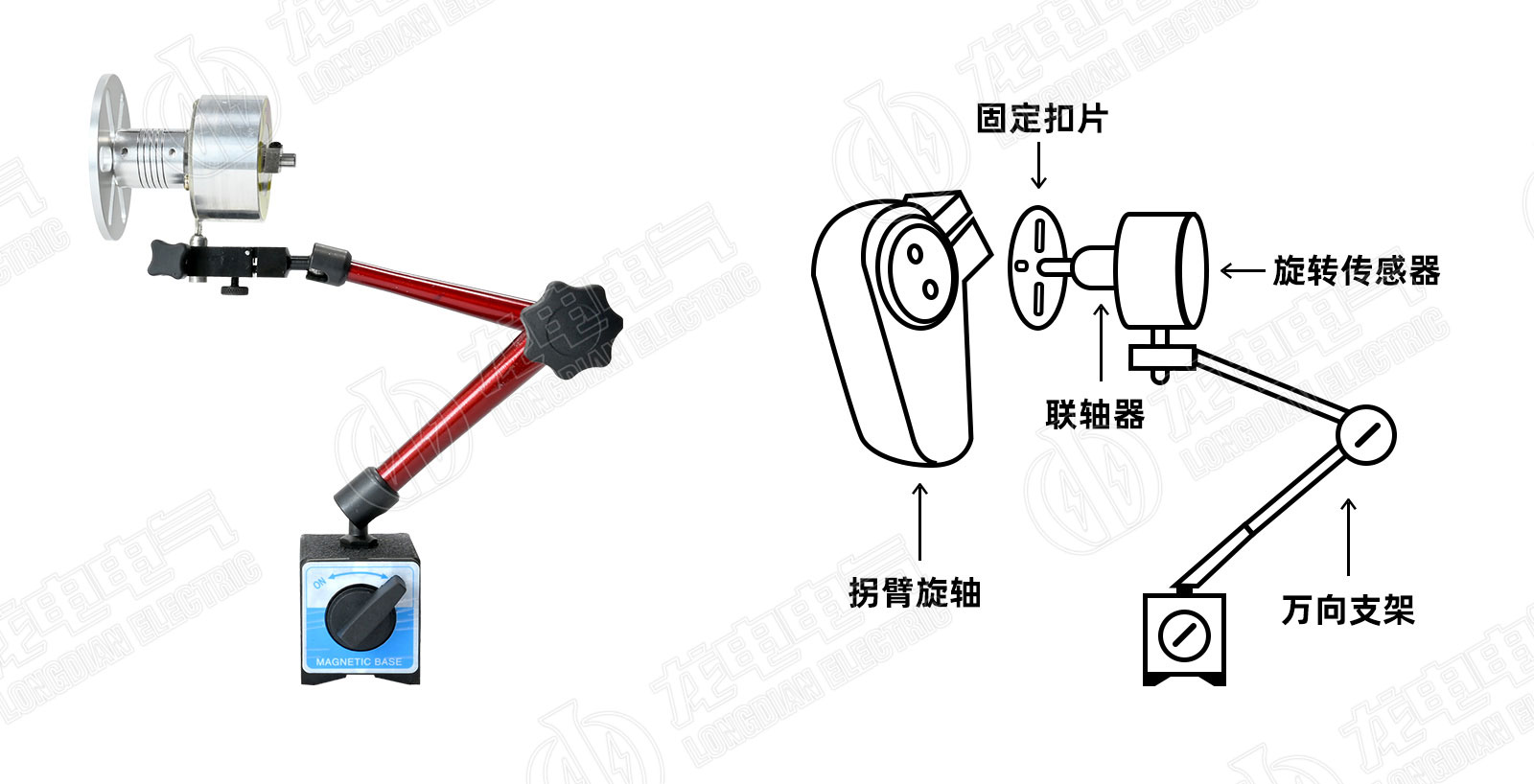

旋轉傳感器安裝方式：

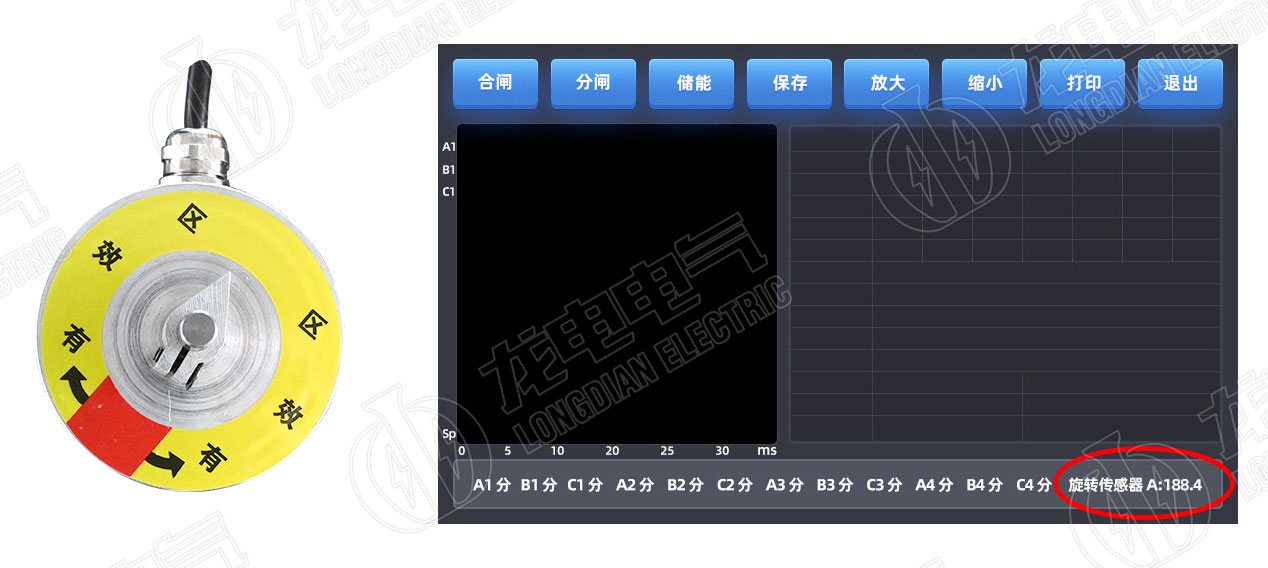

旋轉傳感器有效行程3450，傳感器指針尾部指向紅色區域，或者在儀器測試界面的狀態欄里面也可以看到傳感器狀態，如下圖，傳感器讀數盡量保持在160~200之間。

注意事項：旋轉傳感器使用時請將箭頭指向有效區中間，使箭頭尾部與紅色標志重合！?。?/p>

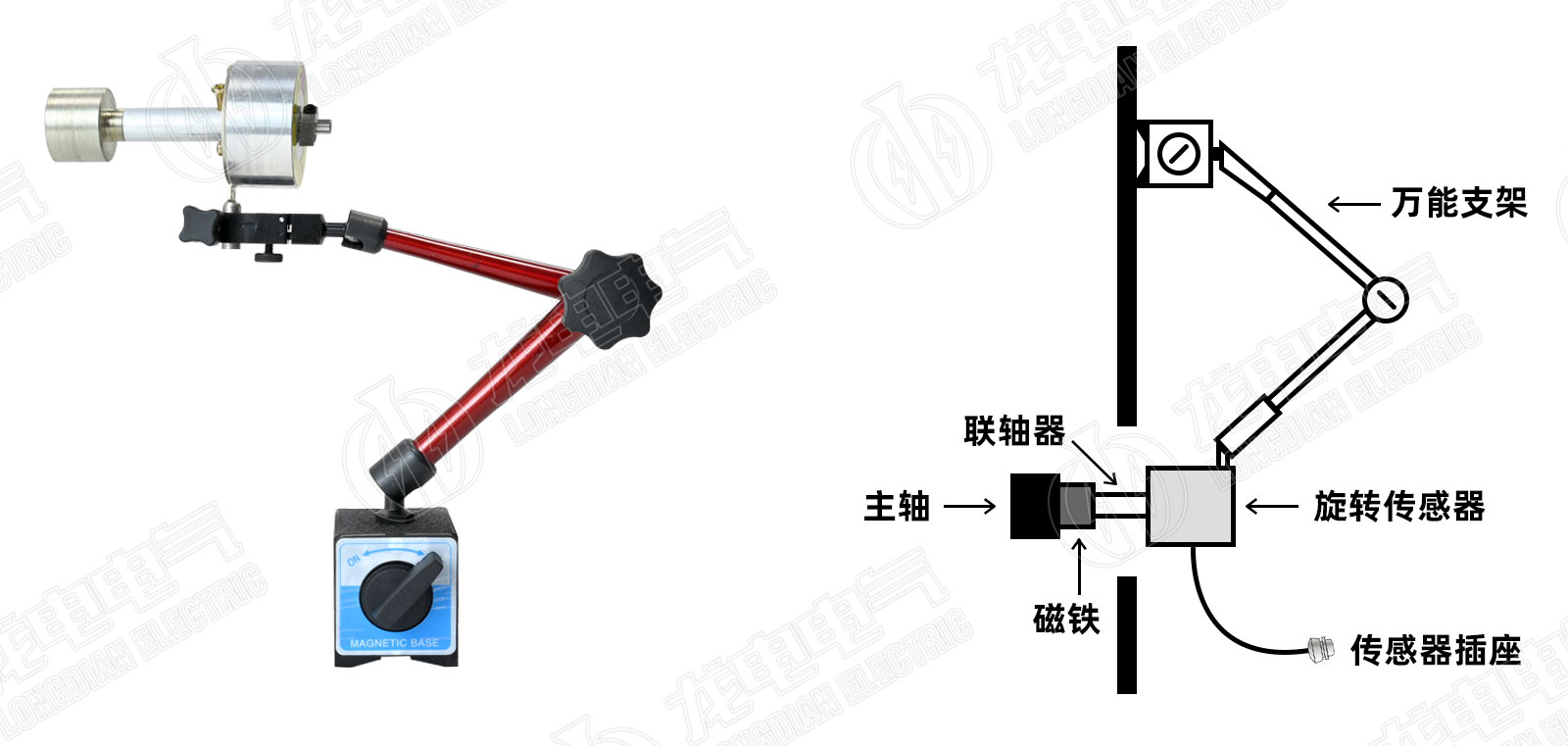

如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。如下圖：

如果找不到拐臂，安裝在分合指式針處，先把分合指式針卸掉，再把傳感器連接頭擰上去即可。

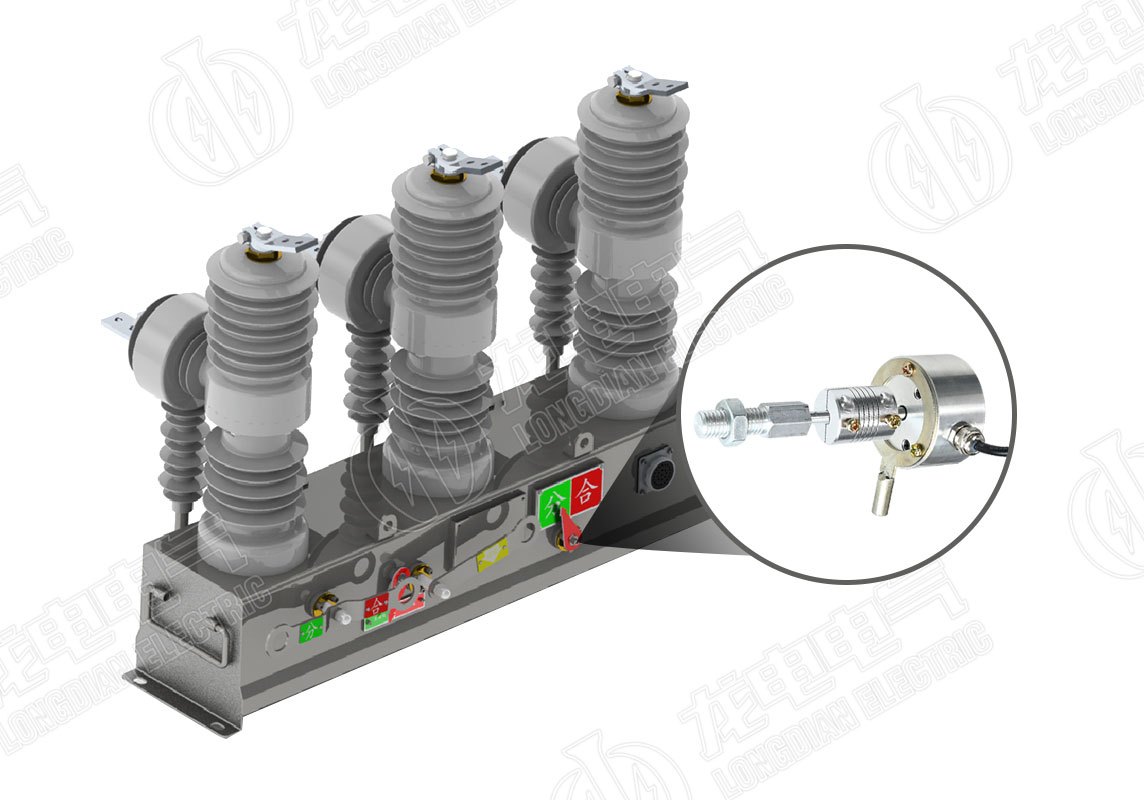

戶外真空開關及六氟化硫安裝示意圖：

SF6斷路器的拐臂有角位移傳感器連接口，將U型口對應在螺桿孔固定，再用萬向節再固定傳感器。如下圖：
